紹步進電機驅動器的簡介以及使用方法

所屬分類：

新聞中心

【概要描述】

這里我們以步進電機驅動器為例，進行介紹。其他型號的驅動器也大同小異。如圖是我們使用的步進電機驅動器

一.輸入輸出端說明

1.信號輸入端

PUL+：脈沖信號輸入正。
PUL-：脈沖信號輸入負。
DIR+ ：電機正、反轉控制正。
DIR- ：電機正、反轉控制負。
EN+ ：電機脫機控制正。
EN-：電機脫機控制負。

2.電機線連接段

A+：連接電機繞組A+相。
A-：連接電機繞組A-相。
B+：連接電機繞組B+相。
B-：連接電機繞組B-相。

3.電源電壓連接

VCC：電源正端“+”
GND：電源負端“-” (需要注意的是電機驅動器上DC電源還是AC,DC只能接入直流電源,而AC的話既交流又可以直流電源)

4.輸入端接線說明

輸入信號共有三路，它們是：①步進脈沖信號PUL+,PUL-；②方向電平信號DIR+ ，DIR-③脫機信號EN+，EN-。

輸入信號接口有兩種接法，用戶可根據 需要采用共陽極接法或共陰極接法。

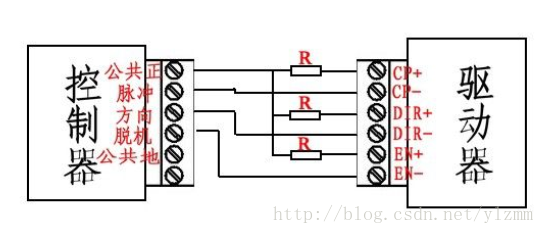

共陽極接法：分別將PUL+，DIR+，EN+連接到控制系統的電源上，如果此電源是+5V 則可直接接入，

如果此電源大于+5V，則須外部另加限流電阻R，保證給驅動器內部光藕提供8—15mA 的驅動電流。

脈沖輸入信號通過CP-接入，方向信號通過DIR-接入，使能信號通過EN-接入。如下圖：

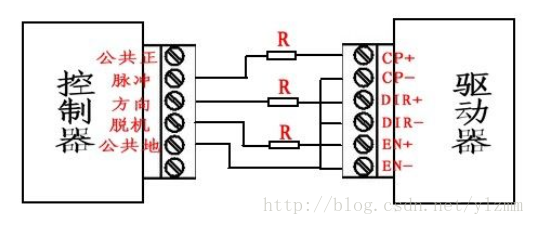

共陰極接法：分別將 PUL-，DIR-，EN-連接到控制系統的地端；脈沖輸入信號通過PUL+接入，方向信號通過DIR+接入，

使能信號通過EN+接入。若需限流電阻，限流電阻R 的接法取值與共陽極接法相同。如下圖：

這里需要注意的是：在一般情況下EN端可不接，EN有效時電機轉子處于自由狀態（脫機狀態），這時可以手
動轉動電機轉軸，做適合您的調節。手動調節完成后，再將 EN 設為無效狀態，以繼續自動控制。

二、系統接線方法

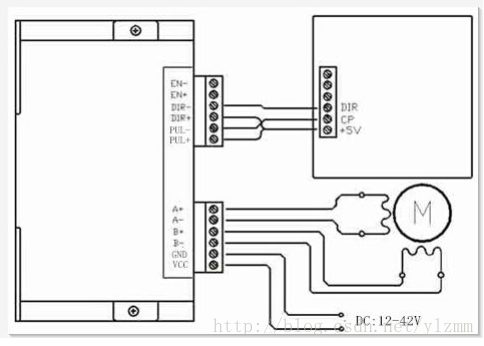

驅動器與控制器、電機、電源的接線，以共陽接法為例，如下圖所示：

三、撥碼開關的設定細分以及電流

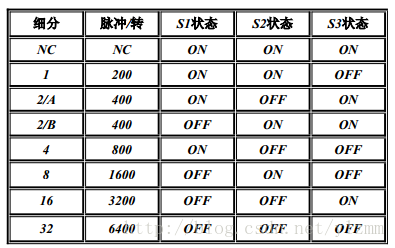

1.細分數設定

細分數是以驅動板上的撥碼開關選擇設定的，用戶可根據驅動器外盒上的細分選擇表的數據設定（最好在斷電情況下設定）。細分后步進
電機步距角按下列方法計算：步距角=電機固有步距角/細分數。如：一臺固有步距角為1.8°的步進電機在4細分下步距角為1.8°/4=0.45°

驅動板上撥碼開關1、2、3、分別對應S1、S2、S3 . (這里需要注意的是并不是設置細分數越大越好,400細分的意思就是：400個脈沖電機轉動1圈)

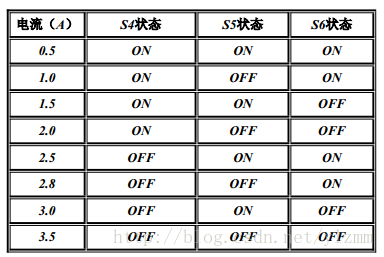

2.電流大小設定

驅動板上撥碼開關4、5、6分別對應S4、S5、S6 .

(這里需要注意的是并不是設置電流越大越好,根據電機的功率取合適值即可)

四、脫機信號（EN）

打開脫機功能后，電機轉子處于自由不鎖定狀態，可以輕松轉動，此時輸入脈沖信號不響應，

關閉此信號后電機接受脈沖信號正常運轉。
注：一般在實際應用中可不接。

五、常見的問題解答

1、問：初次使用該步進驅動器，如何能盡快上手？

答：正確接好電源和電機后，只接脈沖信號PUL(先將頻率設置為1K以內)，細分設置為 16，方向和脫機懸空，

此時加電后電機默認正轉。運行無誤后再依次測試加速(提高頻率)、方向、細分和脫機等功能。

2、問：控制信號高于5V，一定要加串聯電阻嗎？

答：是的，否則有可能燒毀驅動器控制接口的電路。

3、問：接線后電源指示燈亮，但電機不轉，是什么原因？

答：如果接線正確，但仍然不轉，說明控制部分驅動能力不夠，這種情況多出現在
用單片機的io口直接控制方式。請確保控制接口有5mA的驅動能力

4、問：如何判斷步進電機四條線的定義？

答：將電機的任意兩條線接在一起，此時用手擰電機轉子有阻力，則這兩條線是同一相,

可接在驅動器A+、A-；另外兩條線短接仍然有阻力，則將這兩條線接在B+和B-

5、問：電機的正反轉情況與應實際達到的相反？

答：只需要把電機其中一相的兩根線互換接入即可

六、自己本人在實踐中遇到的問題以及解決

只是根據實驗嘗試而得,并不一定正確

1.電機旋轉電流吱吱聲音過大 PWM頻率過低改變方法提高頻率或者減少細分數
2.驅動器自動斷電時設置電流過大,應該降低設置電流
3.電流設置會影響轉速
4.電機過燙，設置的電流過大,應該降低設置電流
5.ENA-和ENA+不接，這是脫機信號控制
6.PWM輸出都采用開漏輸出，需要外接上拉5V，不然沒有PWM輸出
7.當選擇電機轉速較慢時,應該選擇更多的細分數
