數字萬用表測電壓、電流、電阻、電容方法，太齊全了！
所屬分類：
【概要描述】

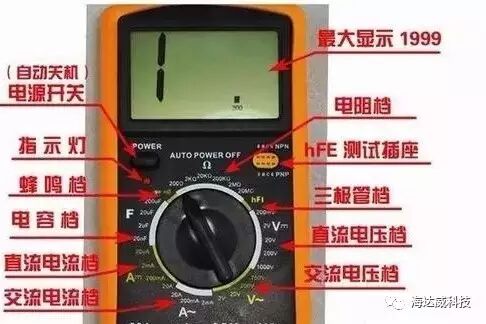

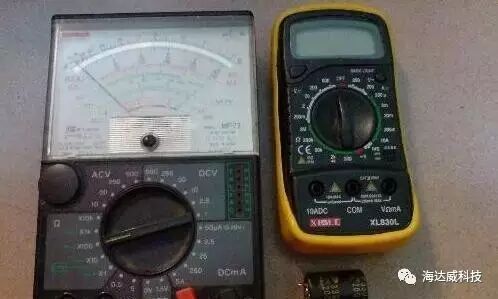

多用表又稱為萬用表、復用表、三用表、繁用表等，是電力電子等部門不可缺少的測量儀表，一般以測量電壓、電流和電阻為主要目的。今天小編就給大家介紹一下數字萬用表是如何測電壓、電流、電阻以及電容的。

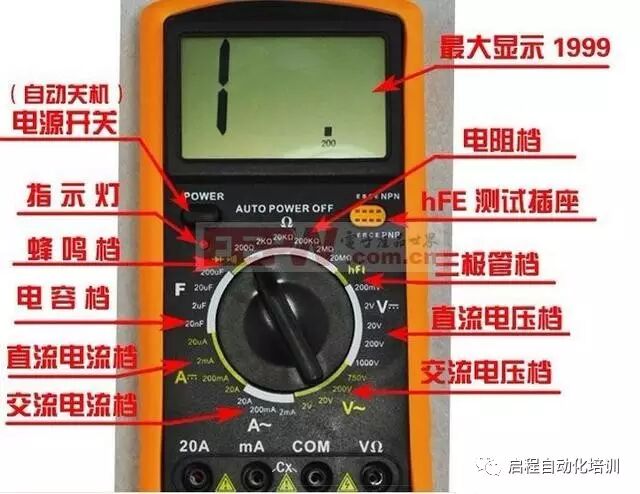

數字萬用表測電壓
直流電壓測量
1.將黑表筆插入COM插孔，紅表筆插入V/Ω插孔。
2.將功能開關置于直流電壓檔V-量程范圍，并將測試表筆連接到待測電源(測開路電壓)或負載上(測負載電壓降)，紅表筆所接端的極性將同時顯示于顯示器上。
注意：
1.如果不知被測電壓范圍.將功能開關置于最大量程并逐漸下降.
2.如果顯示器只顯示“1”,表示過量程,功能開關應置于更高量程.
3.“”表示不要測量高于1000V的電壓,顯示更高的電壓值是可能的,但有損壞內部線路的危險.
4.當測量高電壓時,要格外注意避免觸電.
交流電壓測量
1.將黑表筆插入COM插孔,紅表筆插入V/Ω插孔。
2.將功能開關置于交流電壓檔V~量程范圍,并將測試筆連接到待測電源或負載上.測試連接圖同上.測量交流電壓時,沒有極性顯示.
注意:
1.參看直流電壓注意1.2.4.
2.“”表示不要輸入高于700Vrms的電壓,顯示更高的電壓值是可能的,但有損壞內部線路的危險。
數字萬用表測電流
選擇量程：萬用表直流電流檔標有“mA”有1mA、1omA、100mA三檔量程。選擇量程，應根據電路中的電流大。
1、選擇量程：萬用表直流電流檔標有“mA”有1mA、1omA、100mA三檔量程。選擇量程，應根據電路中的電流大小。如不知電流大小，應選用最大量程。
2、測量方法：萬用表應與被測電路串聯。應將電路相應部分?jǐn)嚅_后，將萬用表表筆接在斷點的兩端。紅表筆應接在和電源正極相連的斷點，黑表筆接在和電源負極相連的斷點。

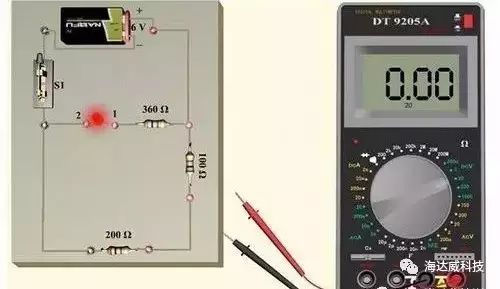

(1 ) 連接電路，使發光二極管正常發光。
(2) 按前面講的使用前的要求準備好萬用表并將選擇開關置于mA檔100mA量程。
(3) 斷開電位器中間接點和發光二極管負極間引線，形成“斷點”。這時，發光二極管熄滅。
(4) 將萬用表串接在斷點處。紅表筆接發光二極管負極，黑表筆接電位器中間接點引線。這時，發光二極管重新發光。萬用表指針?biāo)缚潭戎导礊橥ㄟ^發光二極管的電流值。
(5) 正確讀出通過發光二極管的電流值。 記錄：通過發光二極管的電流為xx毫安。
(6) 旋轉電位器轉柄，觀察萬用表指針的變化情況和發光二極管的亮度變化，可以看出：記錄：通過發光二極管的最大電流是xx毫安。最小電流是xx毫安。 通過以上操作，我們可以進一步體會電阻器在電路中的作用。
(7) 測量完畢，斷開電源，按要求收好萬用表。
數字萬用表測電阻

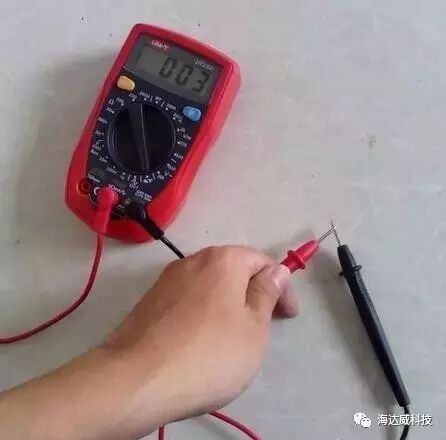

步驟一：將黑表筆插入“COM”孔，將紅表筆插入“VΩ”孔;
步驟二：選擇適當?shù)碾娮枇砍?，將黑表筆和紅表筆分別接在電阻兩端，注意盡量不要用手同時接觸電阻兩端，由于人體是一個很大的電阻導體，這樣做會影響電阻的測量精確性;
數字萬用表測電容
1、萬用表測電容方法之使用電阻檔
實踐證明，利用數字萬用表也可觀察電容器的充電過程，這實際上是以離散的數字量反映充電電壓的變化情況。設數字萬用表的測量速率為n次/秒，則在觀察電容器的充電過程中，每秒鐘即可看到n個彼此獨立且依次增大的讀數。根據數字萬用表的這一顯示特點，可以檢測電容器的好壞和估測電容量的大小。下面介紹的是使用數字萬用表電阻檔檢測電容器的方法，對于未設置電容檔的儀表很有實用價值。此方法適用于測量0.1μF～幾千微法的大容量電容器。
將數字萬用表撥至合適的電阻檔，紅表筆和黑表筆分別接觸被測電容器Cx的兩極，這時顯示值將從“000”開始逐漸增加，直至顯示溢出符號“1”。若始終顯示“000”，說明電容器內部短路；若始終顯示溢出，則可能時電容器內部極間開路，也可能時所選擇的電阻檔不合適。檢查電解電容器時需要注意，紅表筆（帶正電）接電容器正極，黑表筆接電容器負極。
2、萬用表測電容方法之使用電容檔
某些數字萬用表具有測量電容的功能，其量程分為2000p、20n、200n、2μ和20μ五檔。測量時可將已放電的電容兩引腳直接插入表板上的Cx插孔，選取適當?shù)牧砍毯缶涂勺x取顯示數據。000p檔，宜于測量小于2000pF的電容；20n檔，宜于測量2000pF至20nF之間的電容；200n檔，宜于測量20nF至200nF之間的電容；2μ檔，宜于測量200nF至2μF之間的電容；20μ檔，宜于測量2μF至20μF之間的電容。
經驗證明，有些型號的數字萬用表（例如DT890B＋）在測量50pF以下的小容量電容器時誤差較大，測量20pF以下電容幾乎沒有參考價值。此時可采用串聯法測量小值電容。方法是：先找一只220pF左右的電容，用數字萬用表測出其實際容量C1,然后把待測小電容與之并聯測出其總?cè)萘緾2，則兩者之差（C1－C2）即是待測小電容的容量。用此法測量1～20pF的小容量電容很準確。
